Un contact sec. De multiples possibilités.

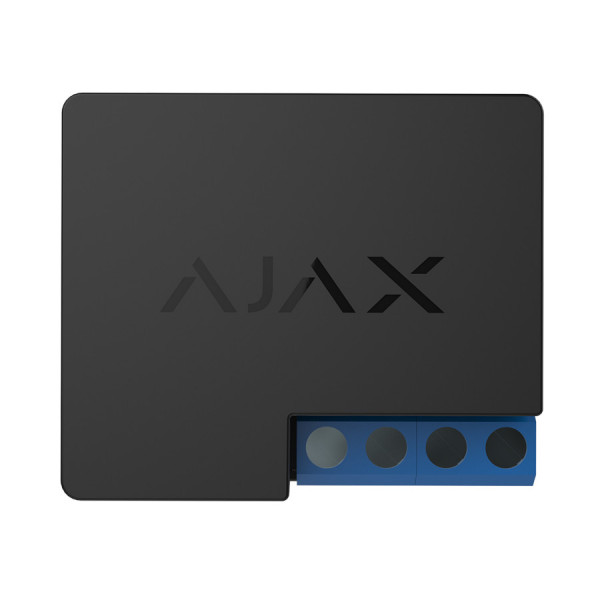

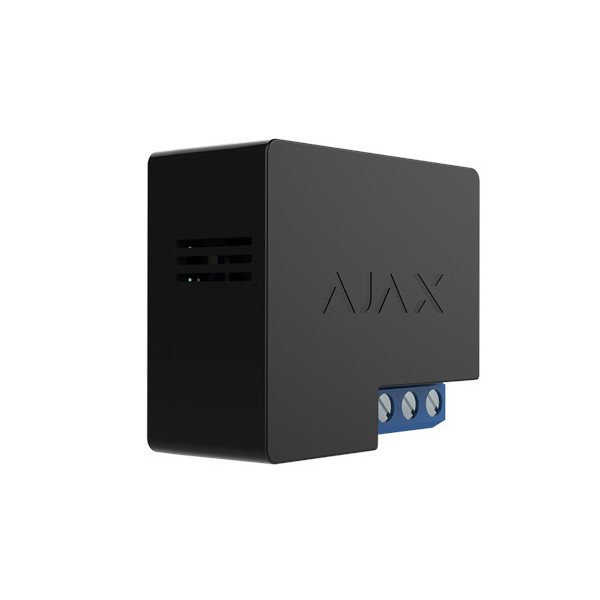

Un relais à contact sec pour commander des équipements et des automatismes depuis AJAX. Son alimentation basse tension est indépendante du circuit commandé.
Au quotidien
La polyvalence, au cœur du concept
La polyvalence de ses paramètres et sa faible consommation font de Relay un outil universel de contrôle des équipements. Son contact sec n'est pas connecté galvaniquement à l'alimentation de l'appareil, ce qui lui permet d'être utilisé aussi bien dans les réseaux basse tension que dans les réseaux domestiques. Il peut être utilisé en mode bistable et impulsions. Le relais peut être connecté à un bloc d'alimentation couplé à une batterie de secours en toute simplicité.
Les bénéfices
Une installation pensée dans le détail.
Pilotez vos automatismes
Ouvrez un portail, commandez une serrure électrique ou intégrez un équipement doté d’une entrée de commande adaptée.
Choisissez le mode utile
Le mode bistable maintient l’état ; le mode impulsion applique une commande temporaire.
Intégrez un tableau électrique
Le support DIN Holder, vendu séparément, permet la fixation sur rail DIN.
En images
Le fonctionnement en mouvement
Composer votre système
Hubs AJAX compatibles
- Hub
- Hub (4G)
- Hub 2
- Hub 2 (4G)
- Hub 2 Plus
- Hub BP
- Hub Plus
Prolongateurs compatibles : ReX 2, ReX.
Mise en service
Installer. Configurer. Vérifier.
Préparez le raccordement
Relevez la tension et la nature de la charge ainsi que l’entrée de commande. Faites réaliser le raccordement par un électricien qualifié.
Installez hors tension
Alimentez le module en 7–24 V continu et raccordez le contact sec selon la notice. Utilisez un DIN Holder pour une pose sur rail DIN.
Réglez et testez
Ajoutez Relay dans AJAX, sélectionnez le mode et l’état du contact, puis vérifiez la liaison et la commande de l’équipement.
L’essentiel technique
Caractéristiques
| Alimentation externe | 7–24 V⎓ Le relais ne fournit pas d'énergie supplémentaire aux dispositifs qui lui sont connectés. |
|---|---|
| Consommation d'énergie | jusqu'à 1 W En mode veille. |
| Section transversale du câble | 0,75–1,5 mm² (22–14 AWG) |
| Charge résistive maximale | jusqu'à 5 A à 24 V⎓ ; jusqu'à 13 A à 110–230 V~ |
| Charge inductive/capacitive maximale | jusqu'à 3 A à 24 V⎓ ; jusqu'à 8 A à 110–230 V~ |
| Protection de tension | minimum : 6,5 V⎓ ; maximum : 36,5 V⎓ Lorsque la tension dépasse les niveaux spécifiés, le relais s'éteint automatiquement. |
| Protection contre les températures | plus de +65°C sur le lieu d'installation ; plus de +85°C à l'intérieur du relais |
| Portée du signal radio | jusqu'à 1 000 m en champ ouvert |
| Contrôle via smartphone | L'utilisateur peut configurer les relais et recevoir des notifications dans une application Ajax. |
| Scénario d'automatisation | Par armement/désarmement ; Par calendrier ; Par alarme ; Par température ; Par humidité ; Par concentration de CO₂ ; En touchant LightSwitch / en appuyant sur Button Les scénarios par humidité et concentration de CO₂ sont disponibles lorsque le moniteur LifeQuality Jeweller est ajouté au système. |
| Durée d'impulsion ajustable | de 0,5 à 255 s |
| Modes de fonctionnement | impulsion ; bistable |
| État de contact | normalement ouvert ; normalement fermé |
| Dimensions | 39 × 33 × 18 mm |
| Poids | 25 g |
| Température de fonctionnement | de −10 °C à +64 °C |
| Humidité admissible | jusqu'à 75 % |
| Indice de protection | IP20 |
Votre équipement
Contenu de la boîte
- Relay Jeweller
- Ruban adhésif double face
- Guide de démarrage rapide
Un conseil pour votre système
EUROP-CAMERA, revendeur agréé AJAX, vous accompagne dans le choix des équipements. Préparez la liste des pièces, accès et fonctions à protéger pour composer un système adapté à votre site.
Le service EUROP-CAMERA
Assistance technique gratuite
et illimitée à vie.
La technologie AJAX, avec une équipe à vos côtés.
Vous avez une question sur cet équipement, sa compatibilité ou son installation ? EUROP-CAMERA vous accompagne avant, pendant et après votre installation.
Avant l’installation
Des conseils pour choisir les éléments adaptés à votre système.
À la mise en service
Un accompagnement pour l’installation et les réglages de votre système.
Au quotidien
Une assistance technique gratuite et illimitée à vie pour vos questions d’utilisation.
Vos questions
Avant de commander
Que signifie « contact sec » ?
La sortie ouvre ou ferme un circuit sans lui fournir de tension. Elle permet de commander une entrée compatible, par exemple celle d’un portail ou d’une serrure électrique.
Le relais alimente-t-il l’équipement commandé ?
Non. L’alimentation 7–24 V continu fait fonctionner le module Relay. L’équipement commandé doit disposer de l’alimentation prévue pour son propre fonctionnement.
Quelle différence entre les modes impulsion et bistable ?
En mode impulsion, le contact change d’état pendant une durée réglable. En mode bistable, il conserve son état jusqu’à la commande suivante.
