Une fuite détectée. L’eau coupée automatiquement.

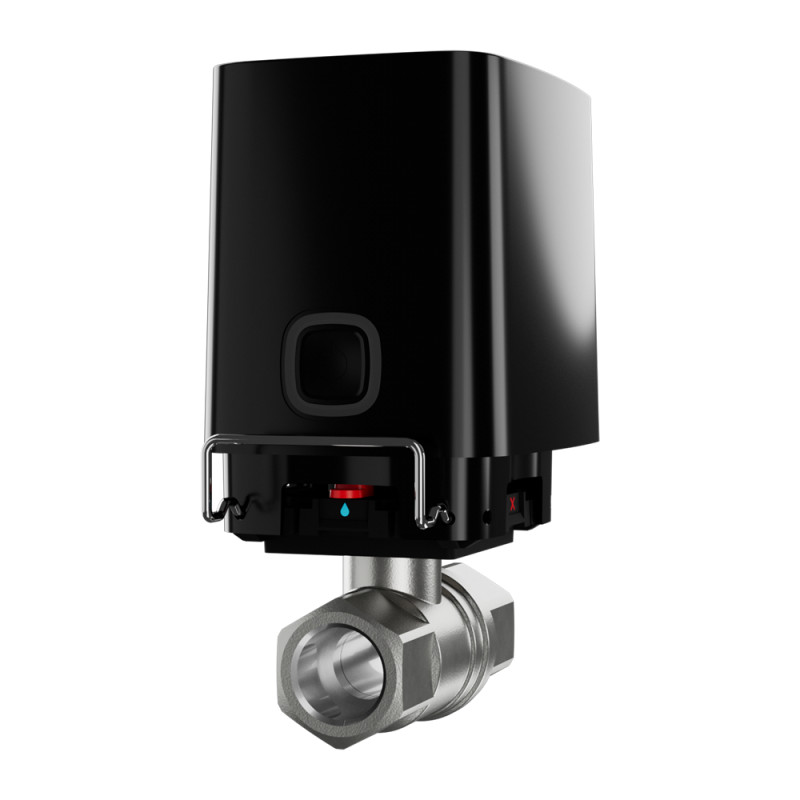

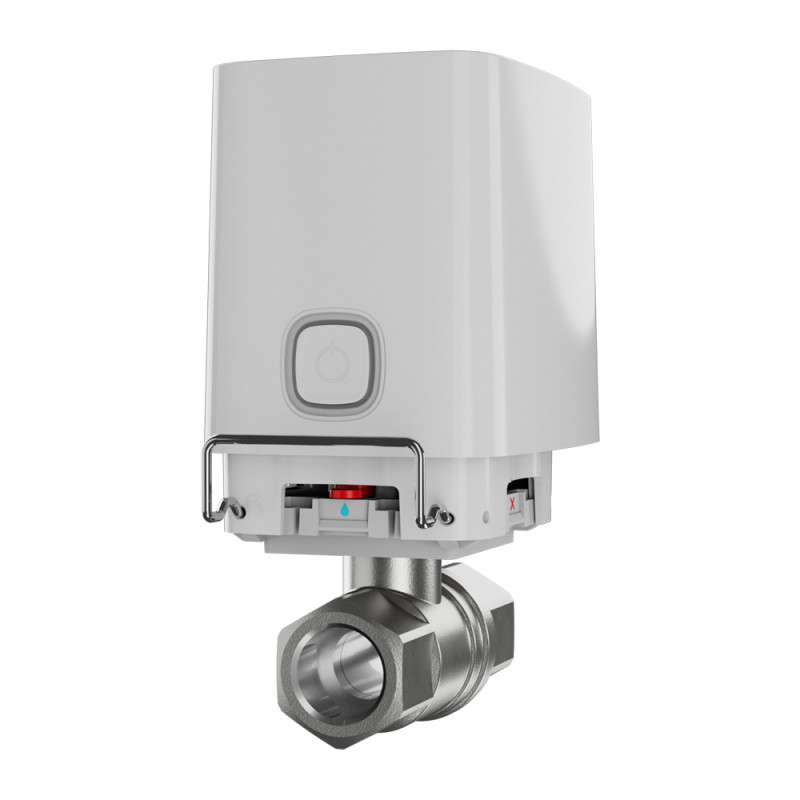

Une vanne d’arrêt intelligente ¾″ (DN 20) pour fermer l’arrivée d’eau à distance ou par scénario. Associée à LeaksProtect et à une centrale AJAX, elle permet d’automatiser la réaction à une fuite.
Au quotidien
Pas la moindre goutte, pas le moindre problème

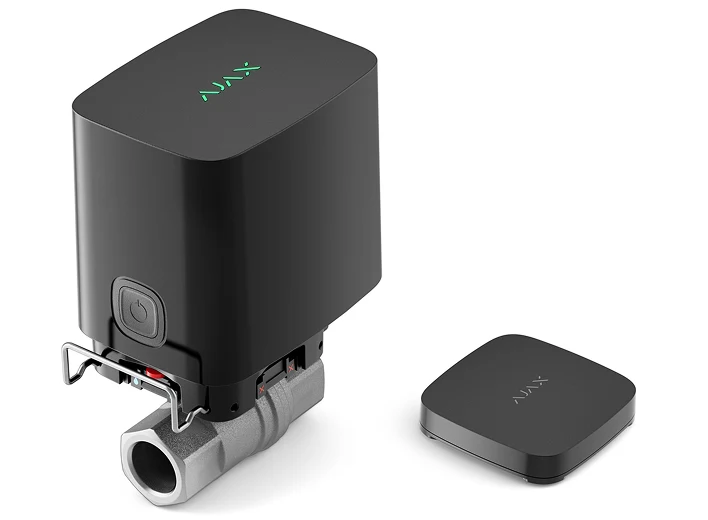

Ajax WaterStop Jeweller est une vanne intelligente conçue pour protéger les sites contre les inondations. La vanne coupe automatiquement l'alimentation en eau dans les 7 secondes suivant la détection d'une fuite, que ce soit par LeaksProtect Jeweller ou par un détecteur tiers. La gestion quotidienne de l'eau devient un jeu d'enfant : vous pouvez programmer la vanne pour qu'elle coupe automatiquement l'eau à des heures précises, en cas d'alerte, ou simplement lorsque vous armez ou désarmez votre système de sécurité. La configuration, les notifications en temps réel, l'état du dispositif et le contrôle à distance de l'eau sont disponibles dans les applications Ajax à tout moment et de partout dans le monde.
Les bénéfices
Une installation pensée dans le détail.
Réagissez aux fuites
Configurez un scénario pour fermer la vanne lorsque LeaksProtect détecte de l’eau.
Gardez la main
La commande est possible dans l’application, par le bouton du moteur ou manuellement sur le support.
Un moteur facile à orienter
Quatre positions de montage du moteur facilitent l’accès dans les espaces techniques.
En images
Le fonctionnement en mouvement
Composer votre système
Hubs AJAX compatibles
- Hub 2
- Hub 2 (4G)
- Hub 2 Plus
- Hub BP
- Hub Plus
Prolongateurs compatibles : ReX 2, ReX.
Mise en service
Installer. Configurer. Vérifier.
Vérifiez la canalisation
Confirmez le raccordement ¾″ (DN 20) et les caractéristiques hydrauliques du réseau. Faites installer la vanne par un professionnel qualifié.
Installez la vanne et le moteur
Coupez l’eau, posez la vanne suivant la notice et orientez le moteur pour conserver l’accès à sa commande.
Testez la fermeture
Ajoutez WaterStop à AJAX puis vérifiez ouverture, fermeture, absence de fuite et scénario avec LeaksProtect.
L’essentiel technique
Caractéristiques
| Portée du signal radio | jusqu'à 1 100 m en champ ouvert |
|---|---|
| Vanne d'arrêt | Vanne RuB de ¾" (DN 20) Inclus dans le kit complet. |
| Moteur électrique | Ouvre ou ferme la vanne. |
| Plateforme de montage | Pour installer un moteur électrique sur une vanne d'arrêt. |
| Agrafes de montage | Pour fixer un moteur électrique sur une vanne d'arrêt. ; Le kit complet comprend deux options : ; standard (préinstallé)anti-sabotage |
| Domaines d'application | systèmes d'approvisionnement en eau et de chauffage |
| Fluide de travail | eau chaude et froide, liquides non agressifs |
| Matériau | laiton |
| Type de connexion et filetage | taraudage cylindrique BSP (EN 10226-1, ISO 228), femelle-femelle |
| Taille du filetage | ¾" (DN 20, 20 mm) |
| Température du fluide de travail | de –20°C à +170°C Le gel du fluide dans la canalisation peut endommager gravement la vanne et le moteur électrique. |
| Plateforme de montage | pour installer un moteur électrique sur une vanne d'arrêt Conforme à la norme ISO 5211. |
| Levier sur la plateforme de montage | Pour couper manuellement l'alimentation en eau sans outils en cas d'urgence. |
| Couple | jusqu'à 8,5 N•m |
| Pression de fonctionnement | jusqu'à 10 bars |
| Vitesse d'arrêt | jusqu'à 7 secondes La valeur peut augmenter si la vanne est bouchée ou bloquée. |
| Contrôle à distance | contrôle et configuration dans les applications Ajax Les applications fournissent toutes les informations sur le dispositif : état actuel de la vanne (ouverte/fermée), statuts de la charge de la batterie, de l'alimentation externe et de la communication avec une centrale. |
| Commande manuelle | le bouton de commande sur le boîtier du moteur électrique Ouvre/ferme la vanne lorsqu'on appuie dessus. |
| Installation | ne nécessite pas d'outils ni de démontage du boîtier ; 4 positions possibles de montage du moteur électrique par rapport à la vanne d'arrêt ; agrafe anti-sabotage pour empêcher le retrait non autorisé du moteur électrique Une conception pensée pour simplifier la maintenance et les réparations, même dans les espaces les plus confinés : galeries techniques, coffrages, parois, etc. Il est possible de remplacer le moteur électrique sans démonter la vanne d'arrêt. |
| Scénario d'automatisation | réactions aux alarmes ; réactions au changement de mode de sécurité ; actions programmées ; scénarios de température ; scénarios d'humidité ; scénarios de niveau de CO₂ ; en appuyant sur Button ; en appuyant sur LightSwitch |
| Notification de surchauffe | La notification est envoyée aux applications Ajax lorsque la température du dispositif dépasse +60°C et lorsqu'elle revient à la normale. |
| Batteries préinstallées | 4 × batterie CR123A Jusqu'à 3 ans d'autonomie de la batterie. |
| Alimentation externe en option | 7,5–14 V⎓, à partir de 1,8 A Les paramètres recommandés de l'alimentation externe sont 9–12 V⎓, 2 A. Les batteries sont utilisées comme solution de secours lorsqu'une alimentation externe est connectée. Utilisez un câble rond 2 × AWG22 d'un diamètre externe de 3,0 à 3,7 mm pour connecter une alimentation externe. |
| Dimensions de l’ensemble | 104 × 150 × 70 mm |
| Dimensions du moteur | 93 × 70 × 95 mm |
| Dimensions de la vanne | 80 × 32 mm |
| Poids | 1012 g Vanne d'arrêt avec un moteur électrique. ; 536 g Moteur électrique. ; 476 g Vanne d'arrêt. |
| Température de fonctionnement | de 0°C à +60°C |
| Humidité admissible | jusqu'à 95 % |
| Indice de protection | IP66 |
Votre équipement
Contenu de la boîte
- Vanne d’arrêt RuB ¾″ (DN 20)
- Moteur électrique AJAX WaterStop
- Support de montage
- Agrafe de montage standard (préinstallée)
- Agrafe de montage anti-sabotage
- 4 piles CR123A préinstallées
- Écrou d’étanchéité
- Guide de démarrage rapide
Un conseil pour votre système
EUROP-CAMERA, revendeur agréé AJAX, vous accompagne dans le choix des équipements. Préparez la liste des pièces, accès et fonctions à protéger pour composer un système adapté à votre site.
Le service EUROP-CAMERA
Assistance technique gratuite
et illimitée à vie.
La technologie AJAX, avec une équipe à vos côtés.
Vous avez une question sur cet équipement, sa compatibilité ou son installation ? EUROP-CAMERA vous accompagne avant, pendant et après votre installation.
Avant l’installation
Des conseils pour choisir les éléments adaptés à votre système.
À la mise en service
Un accompagnement pour l’installation et les réglages de votre système.
Au quotidien
Une assistance technique gratuite et illimitée à vie pour vos questions d’utilisation.
Vos questions
Avant de commander
Quel diamètre de raccordement correspond à cette référence ?
Cette version est équipée d’une vanne ¾″ (DN 20). Vérifiez le filetage et le diamètre de la canalisation avant de commander.
Le détecteur de fuite est-il fourni ?
Non. LeaksProtect est un équipement complémentaire vendu séparément. Pour une fermeture automatique en cas de fuite, ajoutez un détecteur, une centrale compatible et un scénario adapté.
Peut-on fermer l’eau manuellement ?
Oui. La commande est possible par le bouton du moteur et par la poignée du support. Le fonctionnement connecté permet également de commander la vanne dans l’application AJAX.
